工程塑料改性剂
- 【配方】
- 聚碳酸酯（PC）/ 玻璃纤维（GF）=90/10wt%
添加剂：Hi-WAX™ 1105A = 0~3phr* - 【推荐牌号】
- Hi-WAX™ 1105A，2203A
抗冲击性 夏尔比冲击强度/23℃
刚性 弯曲弹性模量
通过1105A的添加提高了PC+GF聚合物的抗冲击性和刚性
记载的内容是根据到目前为止获取的资料，情报，数据等编写的，有关记载的数据和评价，不做任何保证。
Case study案例

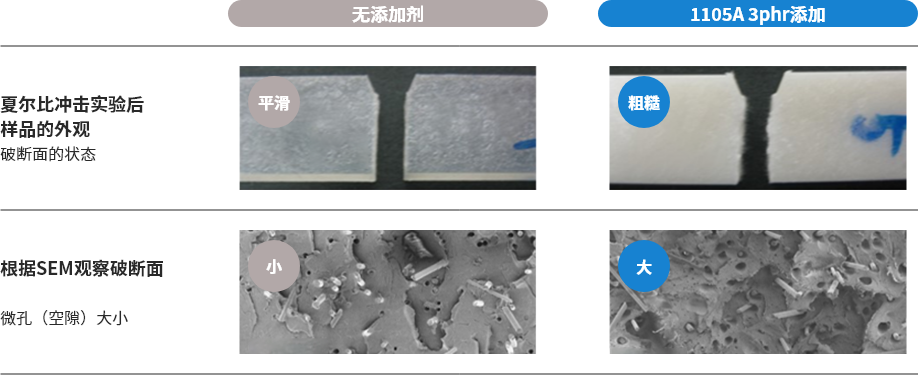

通过Hi-WAX™改性（PC/GF）
- PC：
- 熔体体积流动速率（MVR）：11㎤/10min（300℃,1.2kg）, 密度：1,200kg/㎥
- GF：
- 切碎的纤维（纤维长度：3mm, 纤维直径：13μm）
- 添加剂：
- Hi-WAX™ 1105A … 分子量1,500, 密度：940kg/m3 酸值：60mgKOH/g
推测1105A添加时，通过促进冲击实验时树脂/GF界面的微孔形成，提升了抗冲击性。
- 【配方】
- PA6/GF=70/30wt%, 添加剂：0.5phr
- 【成型】
- 双轴挤出机（25mmφ, 料管温度240℃） 注塑成型（料管温度250℃, 模具温度80℃）
- 【推荐牌号】
- Hi-WAX™ 200P，400P，800P，405MP
记载的内容是根据到目前为止获取的资料，情报，数据等编写的，有关记载的数据和评价，不做任何保证。
耐热性评价
- PA6：
- MVR : 11㎤/10min（235℃,1.0kg）, 密度 : 1140kg/㎥
- GF：
- 切碎的纤维（纤维长度 : 3mm, 纤维直径 : 11μm）
- 添加剂：
- Hi-WAX™ 405MP … 分子量4000, 密度 : 960kg/㎥ 酸值 : 1mgKOH/g
Hi-WAX™ 800P … 分子量8000, 密度 : 970 kg/㎥
褐煤酸酯 … 酸值 18mgKOH/g, 滴点81℃
褐煤酸钙… 酸值10mgKOH/g, 钙含量：4%

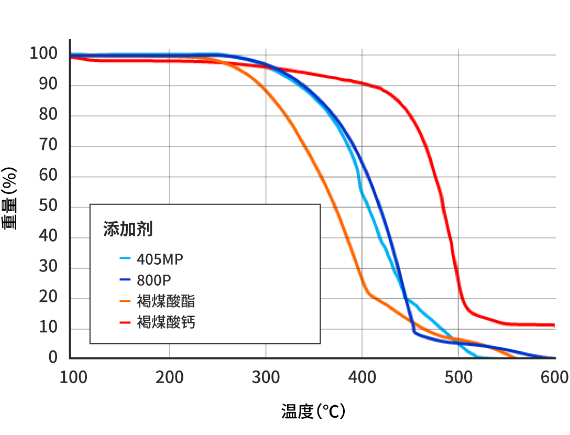

热重量分析图表（空气环境、升温速度：20℃/min.）

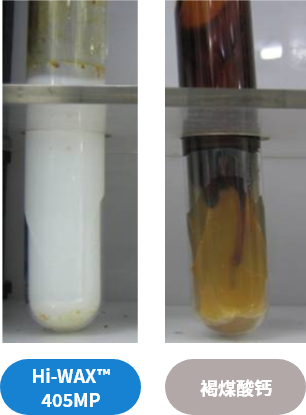

耐热颜色评价（180℃、24小时）
Hi-Wax™ 可以提高脱模性能的同时，保持机械强度和颜色。
记载的内容是根据到目前为止获取的资料，情报，数据等编写的，有关记载的数据和评价，不做任何保证。
